Воздушный компрессор SC1-115 был разработан и произведен на государственном предприятии Zakłady Przemysłu Metalowego H. Cegielski в Познани (Польша). Это оборудование относится к линейке компрессоров семейства SC-115 и предназначено для промышленного и судоремонтного применения. В частности, данный агрегат с заводским номером 943 эксплуатировался на Гданьской судоремонтной верфи (Gdańska Stocznia Remontowa). К компрессору прилагается техническая инструкция по эксплуатации на русском языке, что свидетельствует о его использовании в международных проектах. Надежная конструкция и адаптация к различным рабочим условиям обеспечивают его эффективное применение в промышленности и судостроении.

Воздушный компрессор SC2-115

Компрессор SC2-115 – это двухцилиндровая модель из семейства SC-115, предназначенная для эффективного сжатия и подачи пускового воздуха в промышленных и судовых системах. Благодаря двухступенчатой системе сжатия и продуманной конструкции он обеспечивает высокую производительность и надежность в эксплуатации.

Воздушный Компрессор SC1-115
рис. 1 Характеристики — Воздушный Компрессор SC2-115

Основные характеристики (рис. 1)

Параметр Значение для SC2-115
Тип компрессора Двухцилиндровый (SC2-II5)
Число ступеней охлаждения 2
Давление нагнетания 3–30 кПа/см²
Диаметр цилиндров:
— I-я ступень 115 мм
— II-я ступень 102 мм
Ход поршня 104 мм
Объем масла в картере:
— Стандартное наполнение 6–8 литров
— С добавочным баком 9,5–18 литров

Ключевые особенности

  1. Двухступенчатое сжатие

    • Обеспечивает стабильное давление на выходе (до 30 кПа/см²) с минимальными потерями энергии.

    • Оптимальное охлаждение между ступенями повышает КПД.

  2. Два цилиндра

    • Увеличенная производительность по сравнению с однолиндровой моделью SC1-115.

    • Равномерная нагрузка на двигатель за счет сбалансированной работы поршней.

  3. Эффективная система смазки

    • Масляный картер вмещает 6–8 литров (или 9,5–18 литров с допбаком), что снижает износ деталей.

  4. Унификация запчастей

    • Совместимость с компонентами семейства SC-II5:

      • Уплотнительные кольца (D=115 мм и 102 мм).

      • Холодильники высокого/низкого давления.

      • Предохранительные клапаны.


Области применения

  • Судовые пусковые системы.

  • Пневматическое оборудование в промышленности.

  • Станции подготовки сжатого воздуха.


Преимущества SC2-115

✔ Высокая надежность за счет двухцилиндровой схемы.
✔ Энергоэффективность благодаря двухступенчатому сжатию.
✔ Удобство обслуживания (общие детали с SC1-115).

Для подбора комплектующих (например, колец или холодильников) используйте коды из технической документации (рис. 2–8).

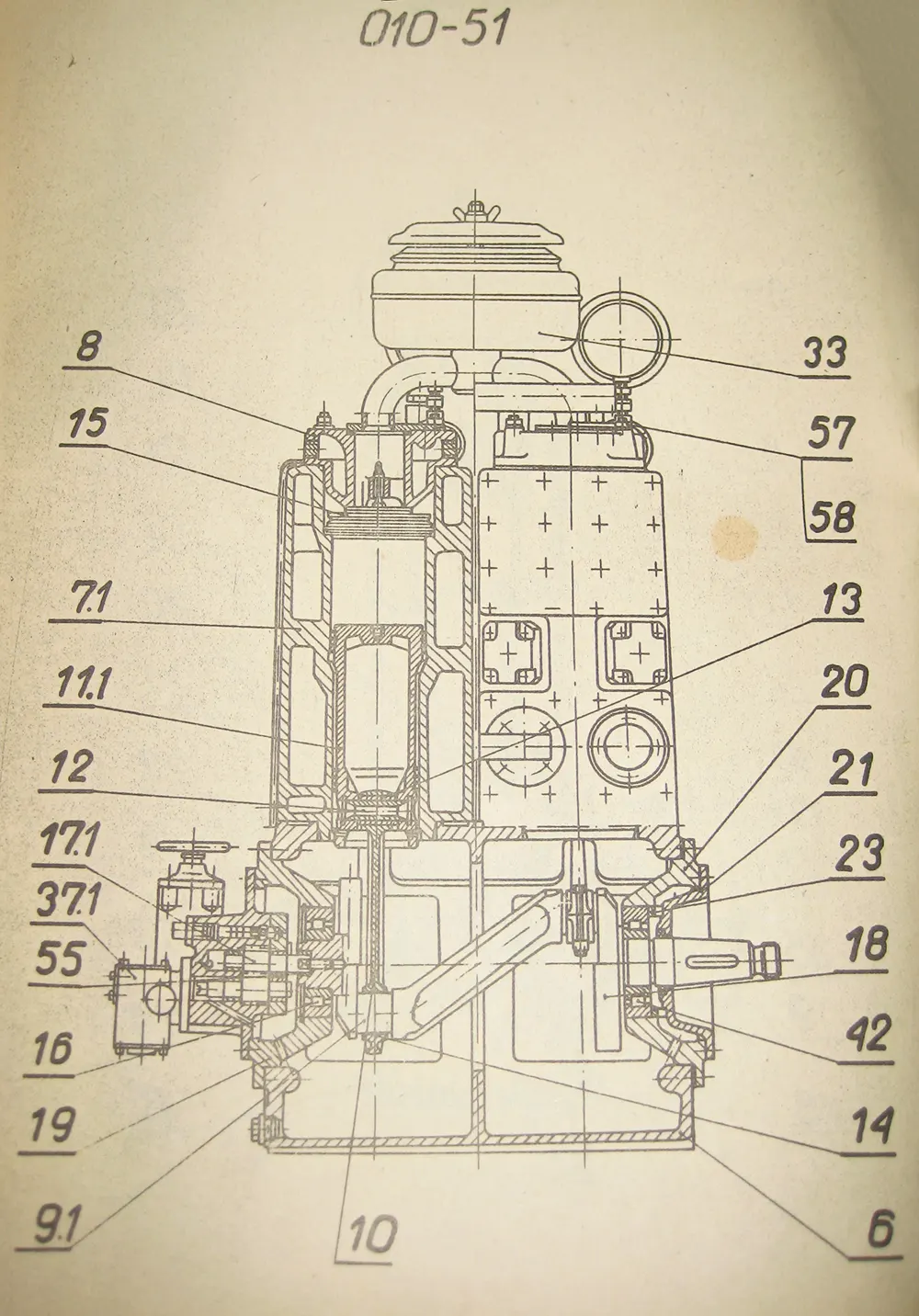

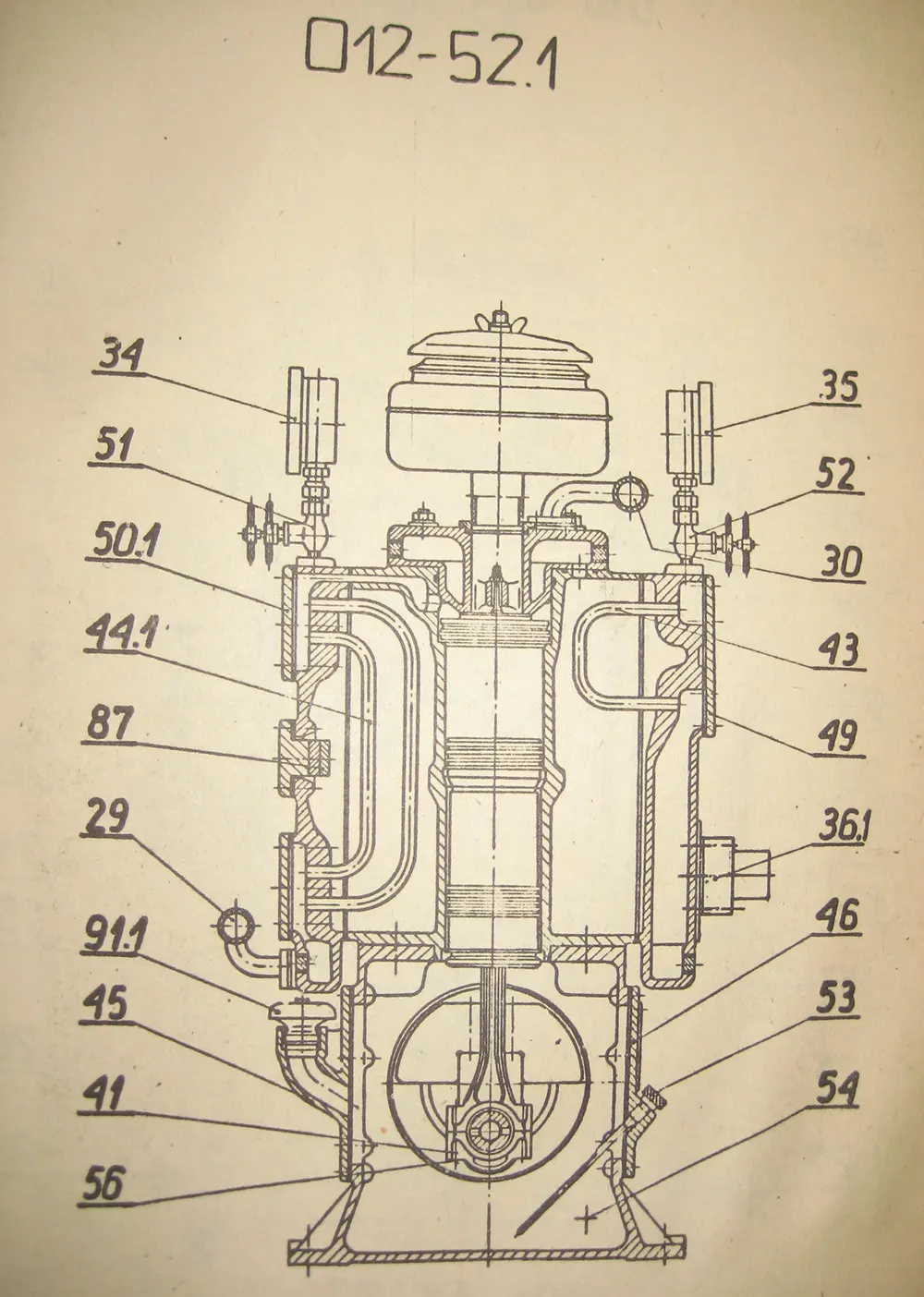

рис. 7,8 Коды
рис. 7,8 Коды
рис. 7,8 Коды
рис. 7,8 Коды

Воздушный Компрессор SC1-115

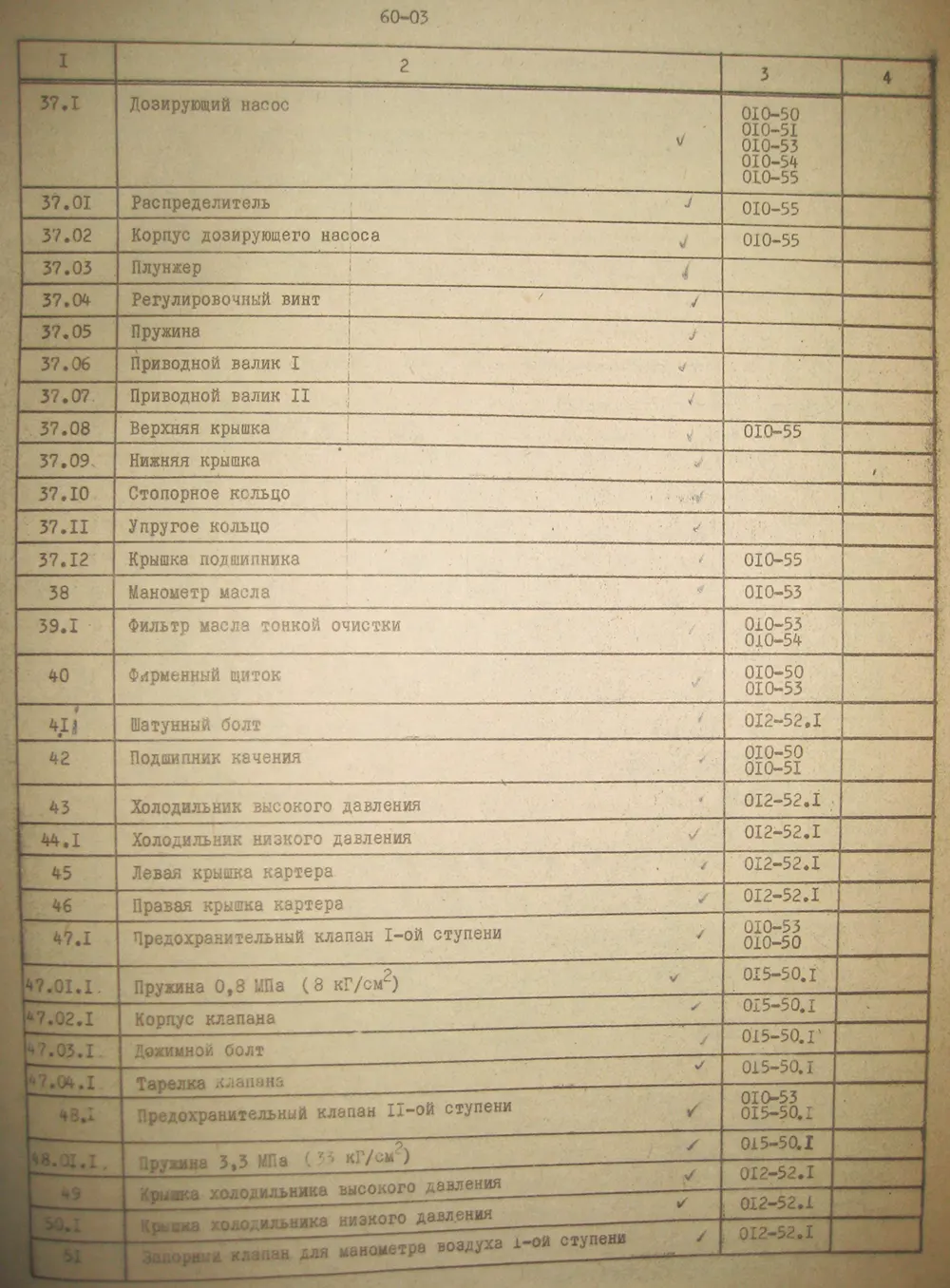

рис. 4 Дозирующие насосы (лубрикаторы смазки цилиндра) SC1-115, код 37.1



рис. 3 Холодильники высокого давления, код 43

рис. 3 Холодильники низкого давления, код 44.1

рис. 4 Дозирующие насосы (лубрикаторы смазки цилиндра) SC1-115, код 37.1

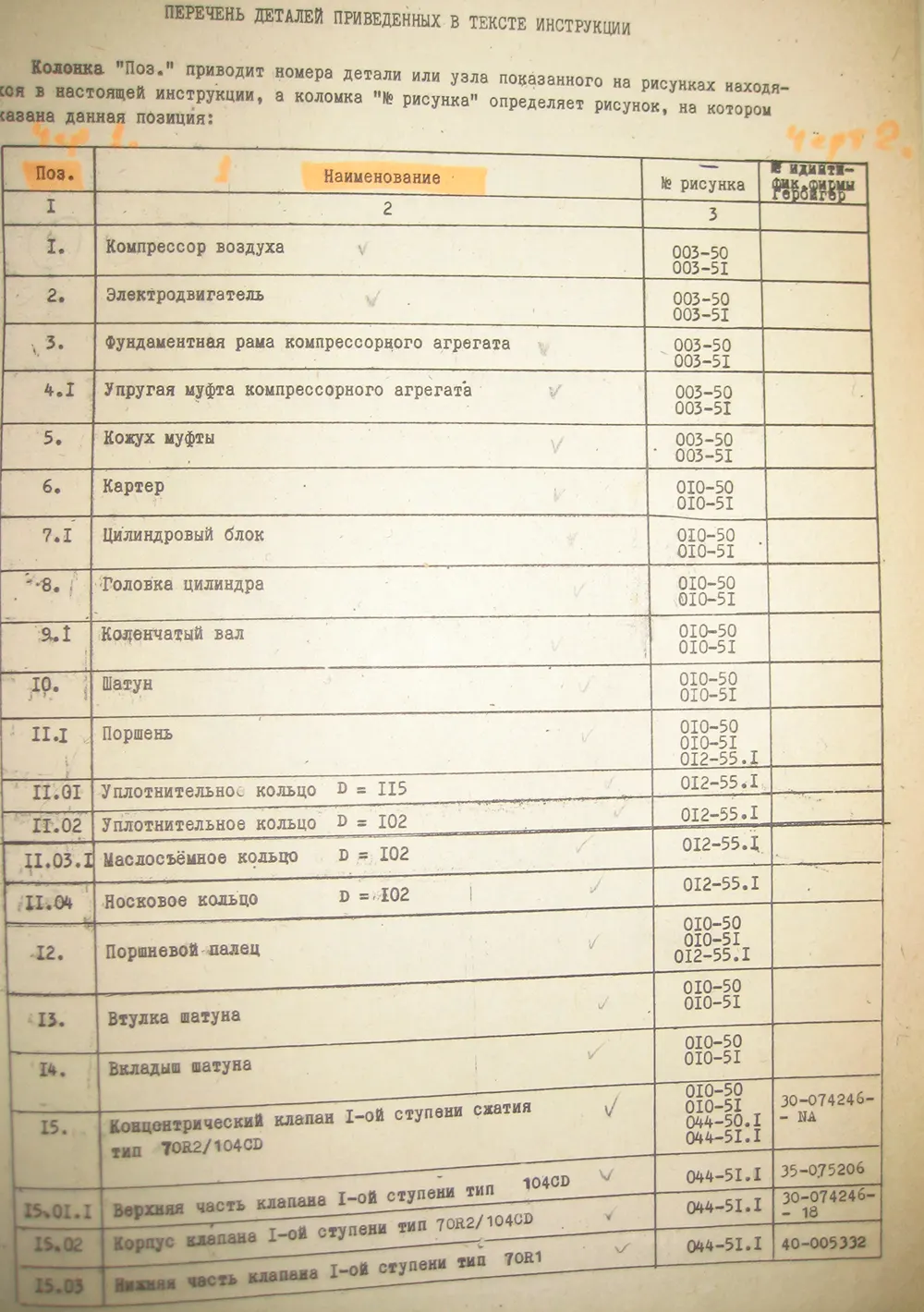

рис. 5 Уплотнительные кольца D = 115 мм, код 11.01

рис. 5 Уплотнительные кольца D = 102 мм, код 11.02

рис. 5 Маслосъемные кольца  D  =102 мм, код 11.03.1

рис. 6 Предохранильные клапана 1-ой ступени, код 47.1

рис. 7,8 Коды
